Tutorial

Ver a altitude do terreno e o perfil do trajeto

Veja a altitude de qualquer ponto e o perfil de elevação de um trajeto dentro do Tairu Maps, sem sair do mapa e sem depender de internet.

Disponível emOffline, Online, Realtime
Funciona sem internetSim, onde a altitude já estiver no aparelho
Sincroniza com a nuvemNão — a altitude fica só no aparelho que a baixou
Permite colaboraçãoNão se aplica; o perfil é calculado no aparelho de quem olha
Recomendado paraplanejamento de trilha e acesso, avaliação de subida e descida, cota de um ponto

Antes de tudo

A altitude vem de um modelo de terreno, não do mapa que você está vendo. Por isso ela funciona em qualquer elemento que tenha coordenada — desenhado, importado, de geosserviço ou de rastreamento — e não exige curvas de nível. Velocidade e duração são outra coisa: dependem de horários reais ponto a ponto, que só um registro salvo ou uma sessão de rastreamento tem.

Antes de começar

Abra uma expedição e vá para a aba Mapa.

Você não precisa de camada nenhuma de relevo: a altitude não sai do mapa que está desenhado na tela, sai de um modelo de terreno próprio. Curvas de nível, mapa de fundo e imagem de satélite não influenciam o resultado.

Você precisa que a altitude daquele pedaço de mundo esteja acessível: já baixada no aparelho, dentro de um mapa .tairudb, ou alcançável pela internet. A seção De onde vem a altitude explica a ordem.

Passo a passo

1

Toque e segure num ponto do mapa

Mantenha o dedo sobre o lugar que você quer conhecer, no mapa, e solte.

O app cria ali um ponto temporário chamado Ponto de Interesse e abre o painel inferior. O bloco de informações traz duas linhas que só esse ponto tem:

  • Coordenadas: — a posição, no formato configurado na expedição;
  • Altitude: — a altura do terreno naquele ponto, em metros.

Enquanto o app lê a altitude, a linha mostra .... Quando não há dado para o local, ela mostra Indisponível — a linha não some, para você não confundir "não tenho" com "não existe".

Esse ponto é temporário: ele desaparece quando o painel se fecha. Para guardá-lo, o painel traz Navegar (quando o app já sabe onde você está), Criar Rota (Rodoviário ou Fluvial), Emergência, Salvar e Editar. Os dois últimos fazem coisas diferentes:

  • Salvar grava o registro na hora, com o nome automático Ponto {N} e a mensagem Ponto N criado com sucesso. — sem perguntar mais nada;
  • Editar abre a tela de registro já com aquela coordenada, para você nomear, classificar e descrever antes de gravar.

O botão Emergência, de ícone vermelho, só aparece para quem pode editar registros na expedição. Ele abre a tela Nova Emergência com aquele ponto como local — é uma das portas da emergência, que tem conteúdo próprio. Como o app lembra: "O Tairu Maps não presta socorro nem orientação médica. Ele ajuda você a acionar o serviço oficial e a informar sua posição."

Cuidado com o alvo do toque. Se você segurar o dedo em cima de um marcador de registro seu, o app entende que quer arrastar o marcador, não criar um ponto de interesse. Segure num lugar vazio do mapa. E, com uma ferramenta de desenho ativa, o toque longo pertence ao desenho.

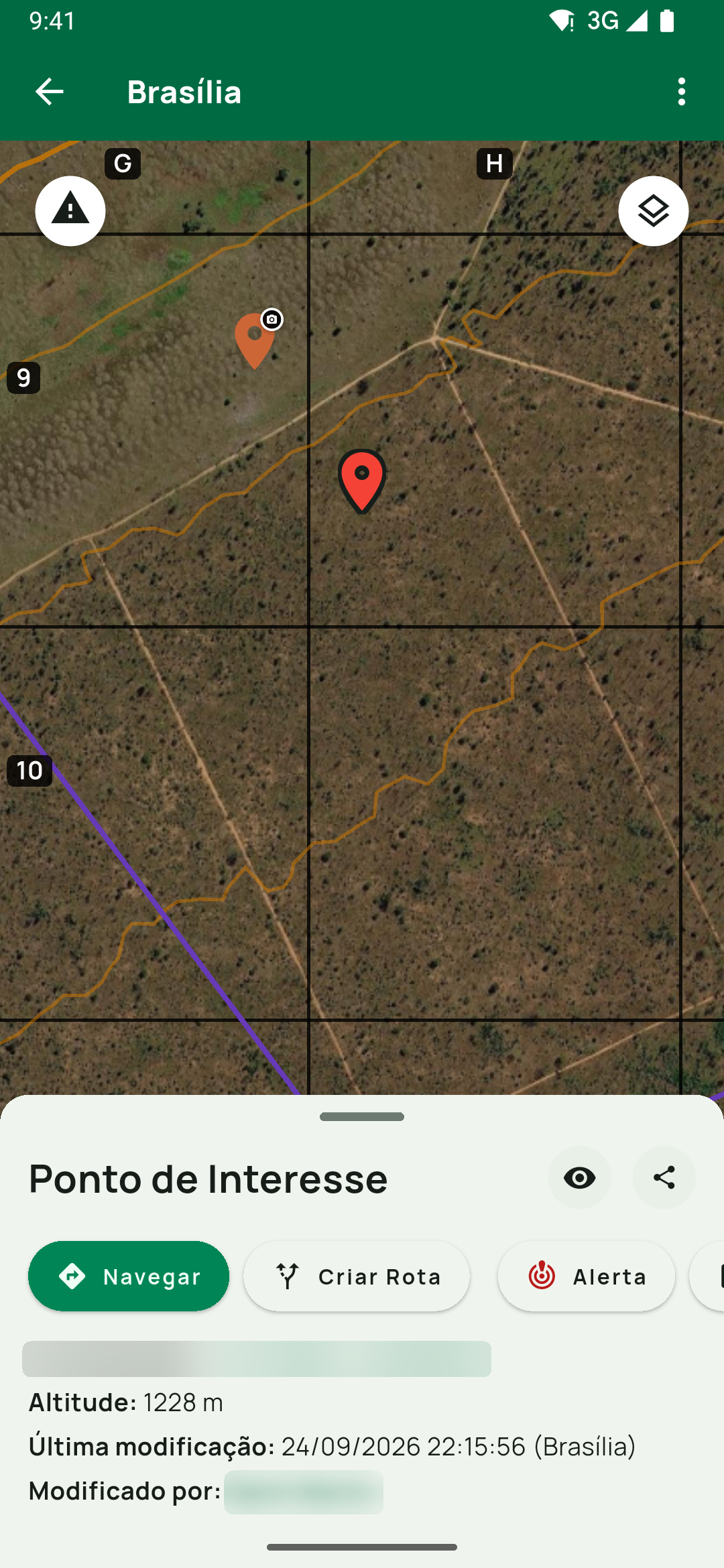

Painel Ponto de Interesse do toque longo, com Navegar, Criar Rota e Emergência, e Altitude: 260 m abaixo da coordenada.
Painel Ponto de Interesse do toque longo, com Navegar, Criar Rota e Emergência, e Altitude: 260 m abaixo da coordenada.
2

Toque na coordenada para copiar

A coordenada aparece sublinhada e na cor de destaque. Ela é um botão. Toque nela e o app copia o texto para a área de transferência, avisando com Coordenadas copiadas.

É a mesma coordenada, com o mesmo comportamento, da aba Geometria de qualquer elemento — copiar não muda de jeito conforme o lugar onde você lê.

O formato é o configurado na expedição: graus, minutos e segundos para quem nunca mudou uma configuração da expedição neste aparelho; quem já mudou continua no formato que gravou. Quando o datum configurado na expedição não é o WGS84 / SIRGAS, o texto mostrado e o copiado levam o nome dele entre parênteses — por exemplo, (SAD69) —, para que quem recebe a coordenada não a leia no datum errado.

3

Veja a altitude de um ponto já existente

Toque num registro de ponto no mapa, arraste o painel para a altura estendida e abra a aba Geometria.

Logo abaixo de Coordenadas aparece Altitude. Num círculo, a altitude aparece abaixo de Centro — é a cota do centro dele.

Quando não há dado de elevação, a linha Altitude não é exibida e, no fim da aba, o app explica o motivo e oferece Tentar novamente.

4

Abra a aba Trajeto de uma linha ou de um polígono

Toque numa linha ou num polígono e arraste o painel para cima. Aparece a aba Trajeto. Numa linha, aparece também, ao lado, a aba Viagem (passo 7); no polígono, não.

Ela vale para qualquer origem. Uma linha desenhada por você, uma trilha importada de KML/GPX, uma feição vinda de um arquivo .tairudb, uma feição de camada WFS e um rastreamento gravado — todas têm perfil, porque todas têm coordenadas. Num polígono, o perfil percorre o perímetro.

Antes da 1.0.66 o perfil dependia de o mapa carregar curvas de nível e de o elemento ter horário em cada ponto; na prática, quase nenhuma linha tinha perfil. Agora a altitude vem do modelo de terreno e só precisa da geometria.

Enquanto calcula, a seção Perfil do trajeto mostra Calculando perfil de elevação....

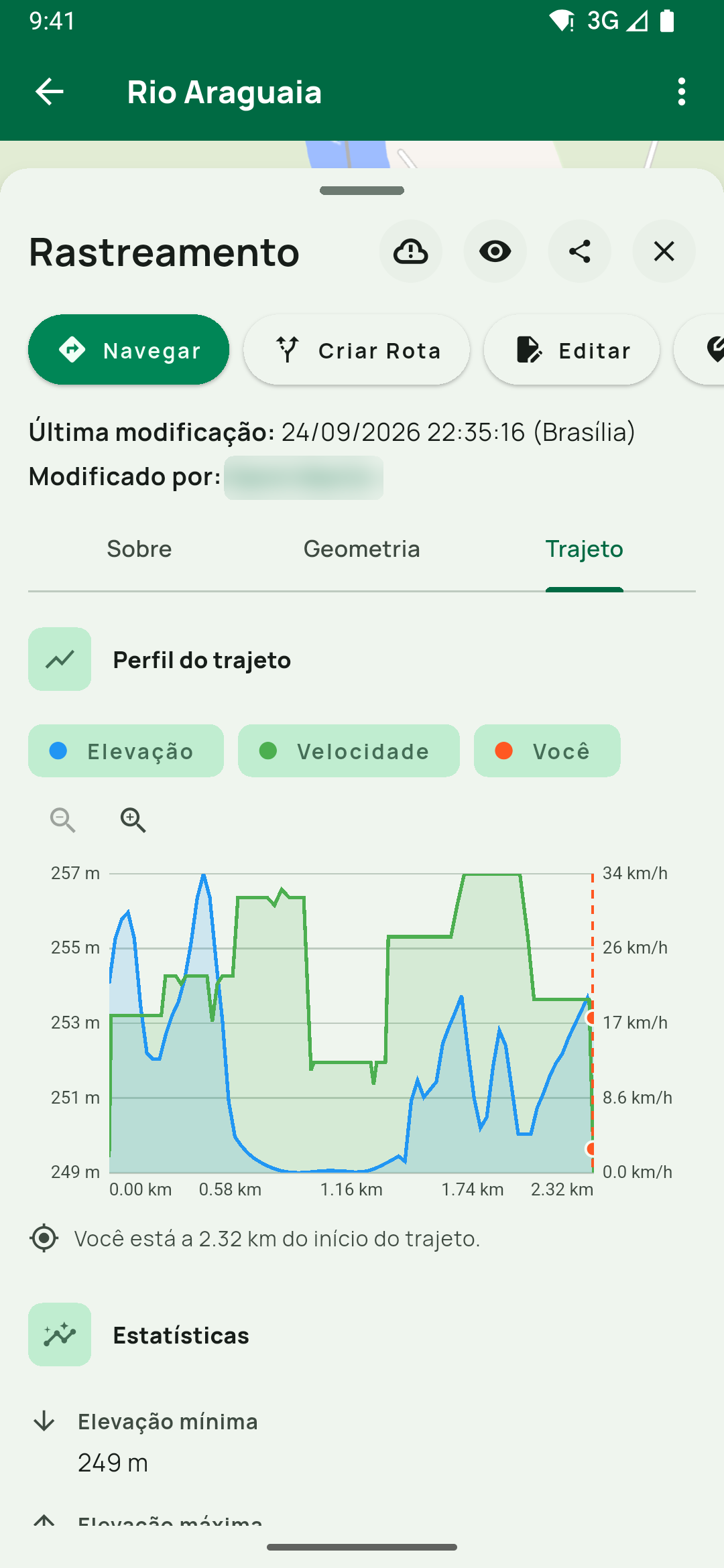

Aba Trajeto de um rastreamento salvo: gráfico com Elevação, Velocidade e o seletor Você (o marcador da sua posição sobre o trajeto), com Você está a 2,46 km do início do trajeto. N
Aba Trajeto de um rastreamento salvo: gráfico com Elevação, Velocidade e o seletor Você (o marcador da sua posição sobre o trajeto), com Você está a 2,46 km do início do trajeto. Na barra de abas, Sobre / Geometria / Trajeto / Viagem.
5

Leia o gráfico

Elevação e velocidade dividem um único gráfico. Não são dois desenhos empilhados:

  • elevação no eixo vertical da esquerda, em metros;
  • velocidade no eixo vertical da direita, em km/h;
  • distância percorrida no eixo horizontal.

Acima do gráfico, na mesma faixa dos botões de lupa, há um seletor para cada série — Elevação e Velocidade. Desligar uma esconde a linha e o eixo dela, alargando o desenho. O seletor de uma série só aparece quando ela existe. Quando você está sobre o trajeto, o gráfico marca a sua posição e ganha um terceiro seletor, Você, que liga e desliga esse marcador; ele acompanha cada leitura do GPS.

O gráfico se aproxima e se desloca na horizontal:

  • pinça com dois dedos aproxima onde os dedos estão;
  • arrastar para os lados percorre o trajeto;
  • os botões de lupa aproximam e afastam;
  • toque duplo volta ao trajeto inteiro.

A escala vertical é sempre a do trajeto todo, de propósito: aproximar nunca esconde um pico. E arrastar o dedo para cima ou para baixo dentro do gráfico rola a página normalmente — o gráfico devolve o gesto vertical em vez de prendê-lo.

6

Confira os números na seção Estatísticas

Os números não ficam mais escritos por cima do desenho. Eles estão logo abaixo do gráfico, na seção Estatísticas:

GrupoLinhas
ElevaçãoElevação mínima, Elevação máxima, Variação, Subida acumulada, Descida acumulada, Pontos de elevação
VelocidadeVelocidade mínima, Velocidade máxima, Velocidade média

Subida acumulada e Descida acumulada são o que interessa a quem vai andar: somam o ganho e a perda de altura ao longo do trajeto, e não a diferença entre as pontas. Variações menores que 5 m são ignoradas — é o piso de ruído do modelo de terreno, sem o qual o erro do próprio modelo viraria centenas de metros de subida inventada em terreno plano; uma subida real de 50 m tomada em degraus de 2 m continua contando 50 m. Pontos de elevação diz de quantas amostras o perfil foi montado — o app percorre a linha em passos regulares, de cerca de 30 m, até 150 amostras, em vez de usar apenas os vértices (uma linha reta de 5 km com dois vértices viraria uma rampa falsa).

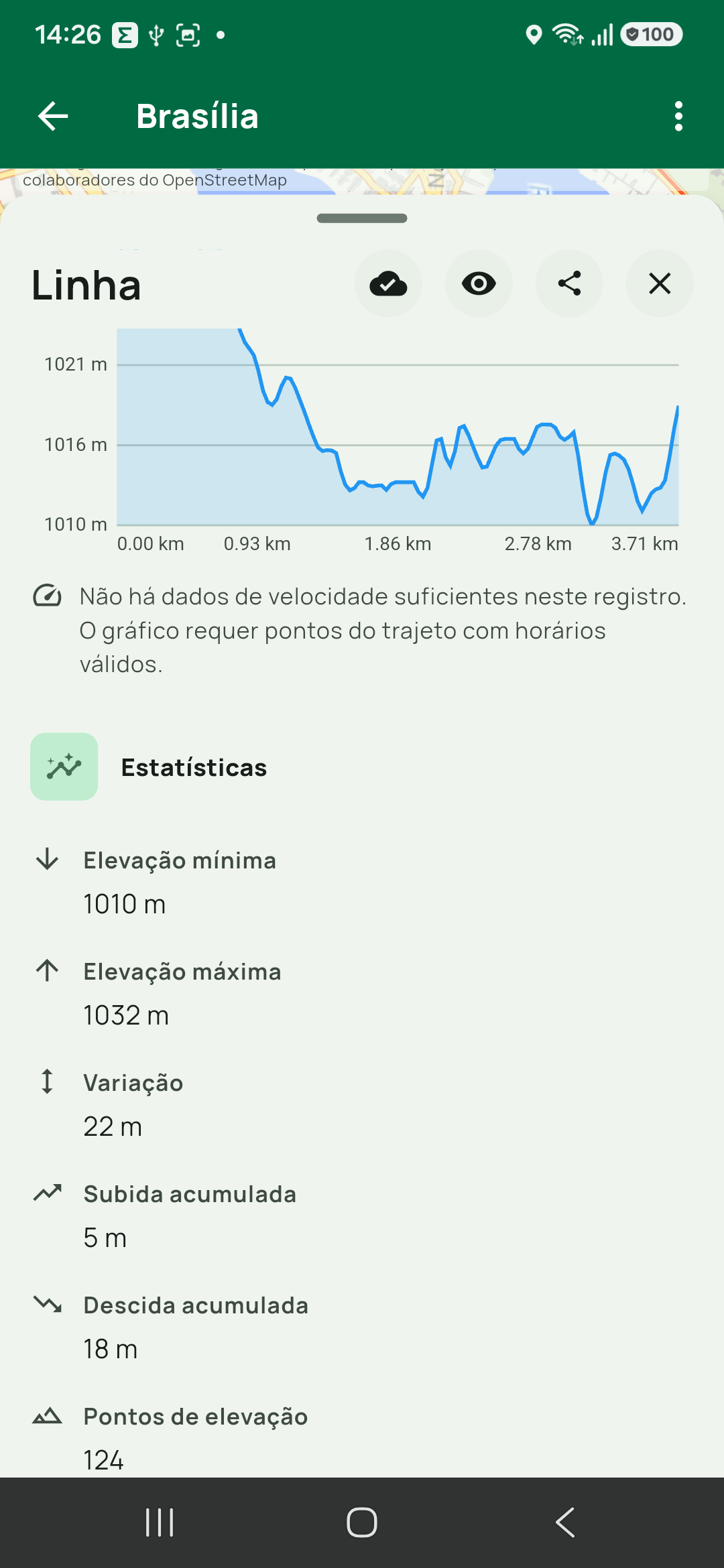

A aba Trajeto de um rastreamento salvo, rolada até a seção Estatísticas, com Elevação mínima 249 m, Elevação máxima 261 m, Variação 12 m, Subida acumulada 0 m, Descida acumulada 11
A aba Trajeto de um rastreamento salvo, rolada até a seção Estatísticas, com Elevação mínima 249 m, Elevação máxima 261 m, Variação 12 m, Subida acumulada 0 m, Descida acumulada 11 m, Pontos de elevação 83 e, por ser um registro com horários, Velocidade mínima e…
7

Estime tempo, combustível e custo na aba Viagem

Numa linha com dois pontos ou mais, a aba ao lado de Trajeto é Viagem — conforme o elemento, as abas ficam Sobre, Atributos, Geometria, Trajeto e Viagem. Ela substituiu, na 1.0.88, a antiga seção Tempo de percurso, que ficava abaixo das estatísticas.

  • No topo, o modo: Barco, Veículo ou A pé. Uma rota salva já abre no modo dela (Rota de Rio / Canoagem em Barco, Rota Terrestre em Veículo, Trilha Pedestre em A pé); nas outras linhas vale o último modo escolhido.
  • Distância — o comprimento da linha.
  • Velocidade média, Consumo médio e Preço do combustível, cada um com o lápis para editar. A velocidade já vem com um valor de partida do app, que não é medição: troque pelo seu. Consumo e preço começam em Não informado — o app não inventa consumo.
  • Em destaque, Tempo estimado e, com consumo e preço informados, Combustível necessário e Custo estimado. A pé, não há combustível.

É uma conta sua, não uma medição: a velocidade e o consumo são os que você informou, para o veículo, o passo ou a embarcação que você conhece. Os valores ficam guardados por modo, neste aparelho, e valem para a próxima linha lida no mesmo modo. Sem uma velocidade válida, o app avisa Defina uma velocidade válida para calcular o tempo.

Numa expedição com orçamento, o dono e os administradores veem também a linha Veículo da expedição, para usar a velocidade, o consumo e o preço de um veículo do orçamento.

O polígono não tem Viagem. Ele continua com o perfil do perímetro na aba Trajeto, mas, desde a 1.0.88, não estima tempo: a estimativa de viagem é só de linhas.

8

Veja o perfil antes de salvar o desenho

Com a ferramenta de desenho ativa, o próprio painel de desenho traz as abas Geometria e Trajeto da forma que está sendo traçada — e, numa linha, também Viagem.

Na prática: você desenha o traçado candidato sobre o mapa e vê a subida que ele impõe antes de virar registro. Vale para linha e polígono, que têm trajeto a percorrer; ponto e círculo mostram só a altitude, na aba Geometria. Em desenhos com furos ou várias partes, o perfil é o da parte que está sendo editada.

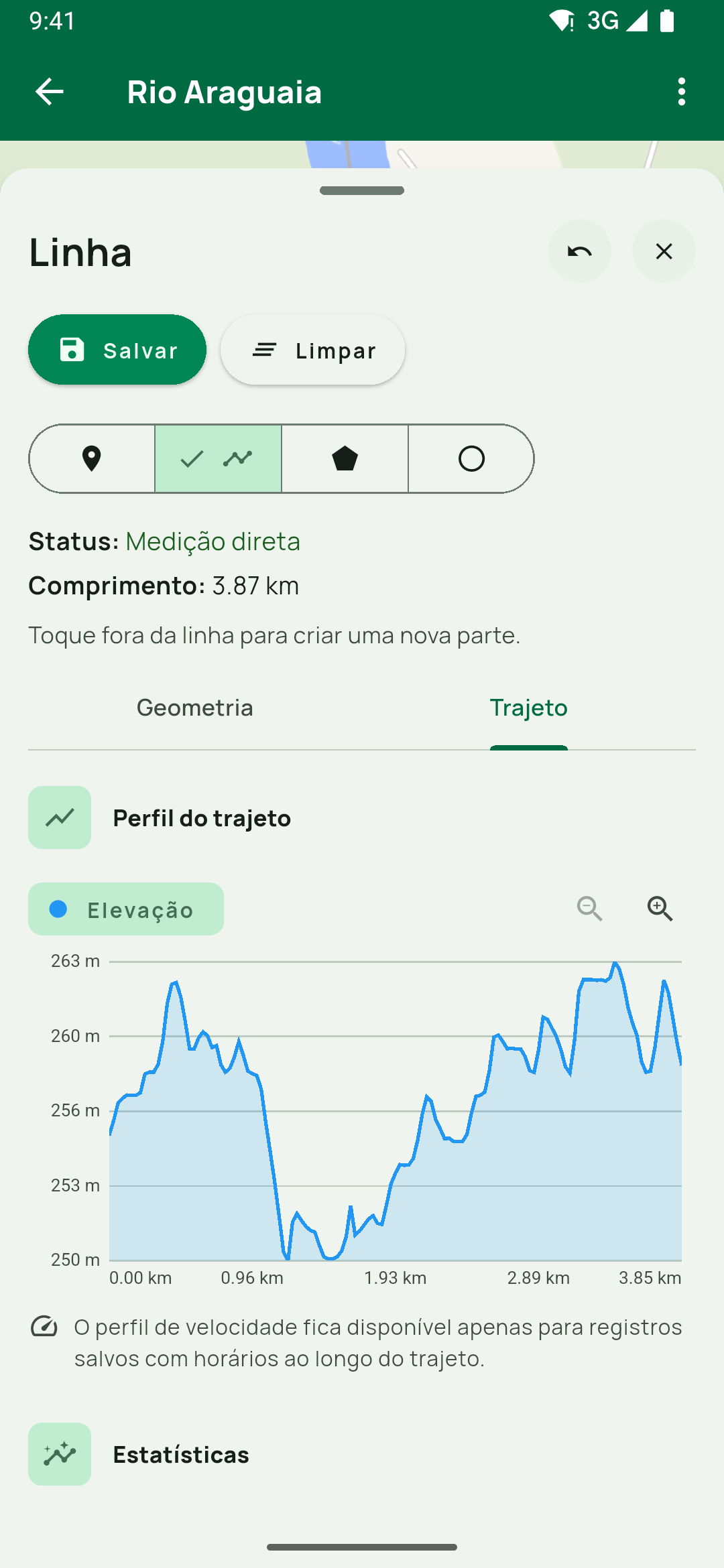

Desenhar e Medir em modo linha, aba Trajeto durante o traçado: perfil de Elevação e o aviso de que a velocidade só existe em registro salvo com horários.
Desenhar e Medir em modo linha, aba Trajeto durante o traçado: perfil de Elevação e o aviso de que a velocidade só existe em registro salvo com horários.

Por que a velocidade às vezes não aparece

Elevação e velocidade têm exigências diferentes, e é isso que explica quase toda dúvida sobre essa tela:

Precisa deExiste em
Elevação, subida, descidaapenas as coordenadasqualquer linha ou polígono
Velocidade, duraçãohorário real em cada pontoregistro salvo e sessão de rastreamento

Uma linha desenhada, de geosserviço, importada como camada ou importada sem horário por ponto carrega o mesmo horário sintético em todos os vértices — daí não sair velocidade nenhuma. Nesse caso o app diz, no lugar da série:

  • em elemento que não é registro: O perfil de velocidade fica disponível apenas para registros salvos com horários ao longo do trajeto.
  • em registro sem horários utilizáveis: Não há dados de velocidade suficientes neste registro. O gráfico requer pontos do trajeto com horários válidos.

Na aba Geometria, pela mesma razão, Duração e Velocidade média só aparecem quando os horários existem.

De onde vem a altitude

A altitude é lida de um modelo global de terreno, com resolução de cerca de 30 m. O app procura o dado nesta ordem, e para no primeiro que responder:

  1. Área offline baixada — o que você guardou de propósito no aparelho;
  2. Mapa .tairudb carregado — a altitude que o arquivo trouxe de dentro;
  3. Cache do aparelho — o que já passou pela tela e ficou guardado;
  4. Internet — a busca final, e a única que exige sinal.

Três consequências práticas:

  • Sem internet e sem nada baixado, não há altitude. O app diz exatamente isso: Sem internet e sem dados de elevação salvos para esta área. Eles são baixados junto com o mapa — abra este trecho com internet, ou baixe a área offline, para ver a altitude. Com sinal, mas sem cobertura do modelo, a mensagem é a outra: Sem dados de elevação do terreno para esta área.
  • Voltar a ter sinal não recalcula sozinho. Use o botão Tentar novamente que acompanha a mensagem.
  • Navegar com o mapa aproximado já vai guardando altitude. Enquanto você explora com o mapa em zoom alto, o app salva sozinho a altitude do que está na tela, para ela já estar ali quando algo precisar. Isso não acontece com o mapa muito afastado — e é proposital: uma única tela afastada cobriria milhares de blocos.

Garantir altitude para o campo

Caminho 1 — baixar a área offline (no celular; a web não baixa áreas). No gestor de camadas, toque no + da raiz, escolha Área Offline, desenhe o retângulo da área no mapa e toque em Baixar esta área (o passo a passo está em Usar o Tairu Maps sem internet). Na tela Baixar área offline, a Elevação do terreno entra sempre, sem caixa a marcar: ela aparece na lista de camadas com o rótulo Sempre incluída, a contagem de blocos e o tamanho, e conta no total do download.

Duas particularidades dela:

  • não segue a qualidade escolhida — a altitude tem resolução própria, então mais detalhe só repetiria os mesmos números;
  • não vira uma camada na lista da expedição e não é desenhada no mapa — é dado, não imagem. Ela some pela tela Armazenamento e backup.

Caminho 2 — receber a altitude dentro do mapa. No plugin do QGIS, o assistente Gerar arquivo TairuDB tem, na etapa Parâmetros, a caixa Incluir dados de altitude do terreno, marcada por padrão. Com ela, o arquivo leva a altitude da sua própria área, e quem o recebe tem cota e perfil sem nunca ter baixado área offline nem estado on-line.

Ao final da geração, o log confirma: 1 tile(s) de altitude incluídos. Arquivos gerados por versões antigas do plugin continuam abrindo normalmente — o app só passa direto para o próximo item da ordem de busca.

Onde ela ocupa espaço

No botão de engrenagem da tela principal, em Configurações → Armazenamento e backup, a seção Elevação do terreno mostra a linha Altitude salva com as áreas offline com o tamanho ocupado, e o botão Limpar dados de elevação.

A seção fica ali, e não no gestor de camadas de cada expedição, por um motivo: a altitude de um lugar não pertence a nenhuma expedição. Ela é baixada uma vez e serve a todas.

Problemas comuns

Altitude: Indisponível no toque longo

O dado não está no aparelho e não foi possível buscá-lo. Confira o sinal ou baixe a área offline daquele trecho. O painel do toque longo não tem abas, então ele só diz Indisponível: para ver o motivo e o botão Tentar novamente, salve o ponto e abra a aba Geometria dele, ou consulte uma linha na aba Trajeto.

Não existe aba Trajeto no painel

O elemento é um ponto, um círculo ou uma linha com menos de dois pontos válidos. Ponto e círculo mostram a altitude na aba Geometria, não em Trajeto.

Não existe aba Viagem

O elemento é um polígono, um ponto ou um círculo. A estimativa de tempo, combustível e custo é só de linhas.

Procurei a seção Tempo de percurso e não achei

Desde a 1.0.88 ela é a aba Viagem (passo 7).

O gráfico só tem a linha de elevação

É o esperado em linha desenhada, de geosserviço, importada como camada ou importada sem horário por ponto. Velocidade exige horários reais.

O toque longo arrastou um marcador em vez de criar o ponto

Você segurou o dedo em cima de um registro de ponto seu. Repita num lugar vazio do mapa.

Voltei a ter sinal e o gráfico continua vazio

Toque em Tentar novamente. A leitura não se refaz sozinha.

A altitude parece alta demais numa área de mata fechada

O modelo é de superfície — sob copa fechada ele lê o topo das árvores, não o chão.

O perfil de uma linha longa tem trechos faltando

A linha saiu da área com altitude disponível. Cada amostra sem dado é descartada sozinha, sem derrubar o perfil inteiro.

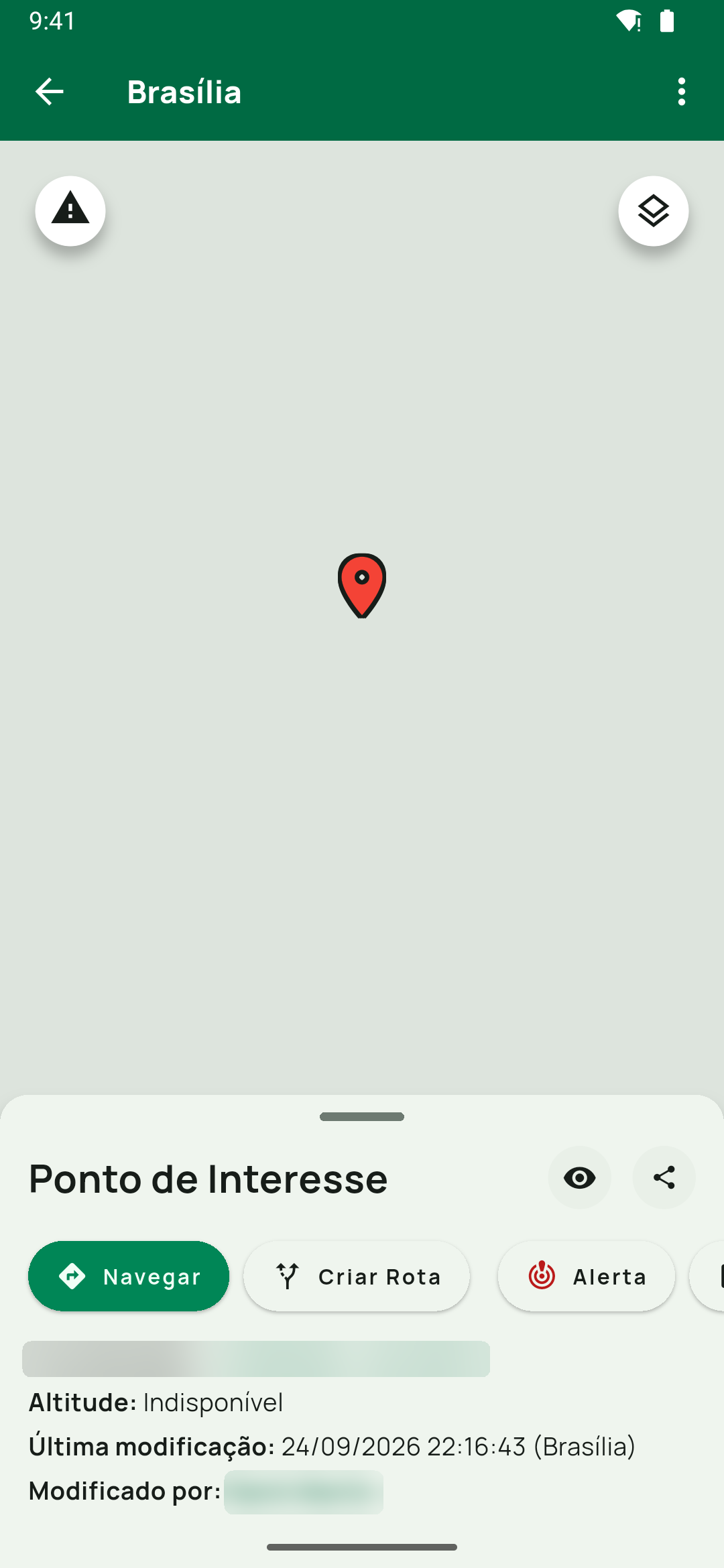

O mesmo painel sem internet, numa área nunca baixada: Altitude: Indisponível.
O mesmo painel sem internet, numa área nunca baixada: Altitude: Indisponível.

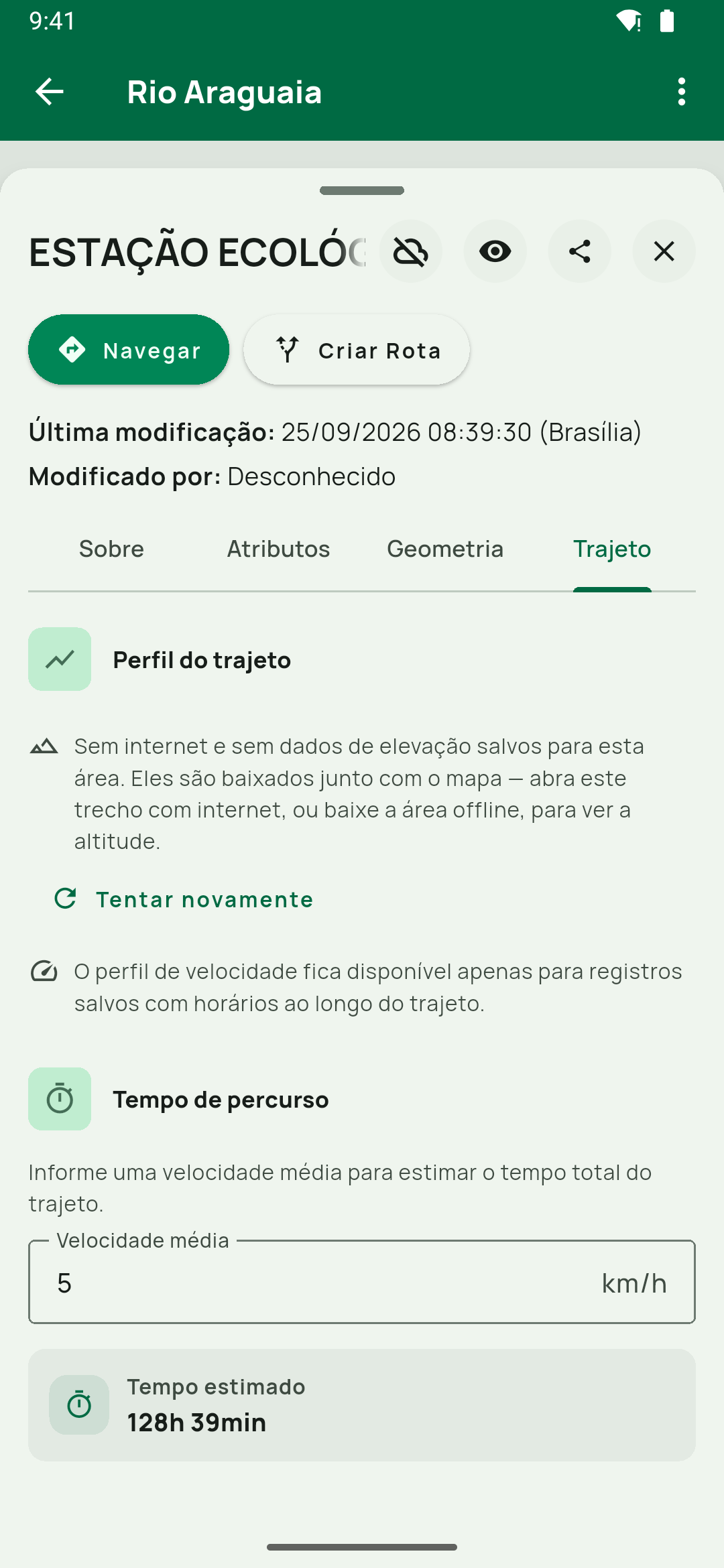

Aba Trajeto de uma feição de geosserviço (uma Floresta Nacional da camada WFS do ICMBio) sem internet, fora de qualquer área offline: Navegar, Criar Rota e Incorporar, as abas Sobr
Aba Trajeto de uma feição de geosserviço (uma Floresta Nacional da camada WFS do ICMBio) sem internet, fora de qualquer área offline: Navegar, Criar Rota e Incorporar, as abas Sobre / Atributos / Geometria / Trajeto e o aviso…

Checagem rápida

Ao final, confirme:

  • o toque longo num lugar vazio do mapa abre o Ponto de Interesse com Coordenadas: e Altitude:;
  • tocar na coordenada mostra Coordenadas copiadas.;
  • uma linha qualquer da expedição tem a aba Trajeto com gráfico e Estatísticas, e a aba Viagem com o Tempo estimado;
  • você sabe distinguir o que exige horários (velocidade e duração) do que não exige (elevação);
  • a área onde você vai trabalhar tem altitude garantida: área offline baixada, mapa .tairudb com altitude, ou internet em campo.

Próximos tutoriais recomendados

  1. Usar o Tairu Maps sem internet
  2. Importar um mapa TairuDB para uso offline
  3. Baixar estradas e calcular rota terrestre sem internet

Outras telas

Aba Geometria de um registro de ponto (Sede), com Tipo de Geometria: Ponto, a linha Coordenadas e, logo abaixo, Altitude: 261 m. É a prova de que a altitude acompanha o registro sa
Aba Geometria de um registro de ponto (Sede), com Tipo de Geometria: Ponto, a linha Coordenadas e, logo abaixo, Altitude: 261 m. É a prova de que a altitude acompanha o registro salvo, não só o toque longo.

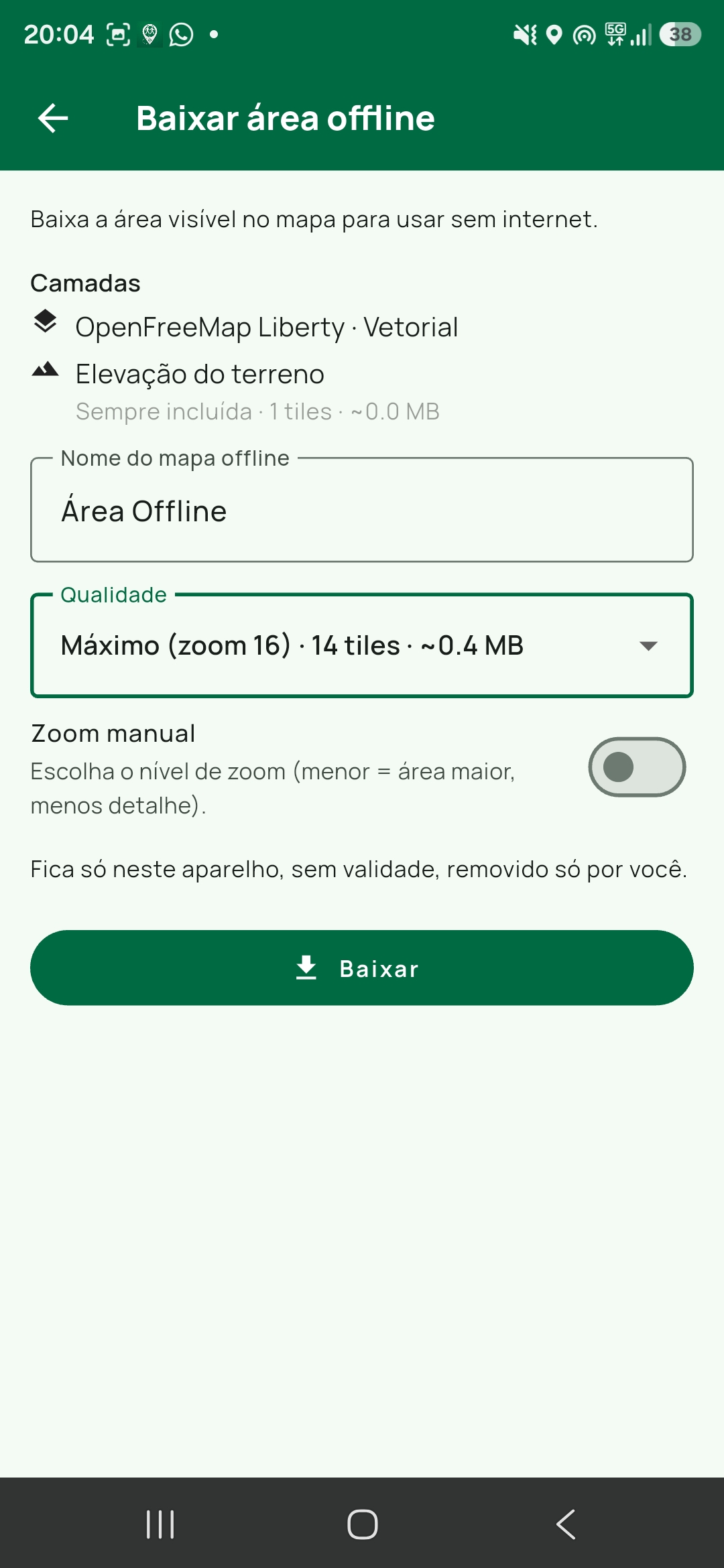

Tela Baixar área offline ("Baixa a área desenhada no mapa para usar sem internet."), com a lista Camadas mostrando o mapa de fundo e, abaixo dele, Elevação do terreno com o subtítu
Tela Baixar área offline ("Baixa a área desenhada no mapa para usar sem internet."), com a lista Camadas mostrando o mapa de fundo e, abaixo dele, Elevação do terreno com o subtítulo Sempre incluída · 2 tiles · ~0,1 MB.

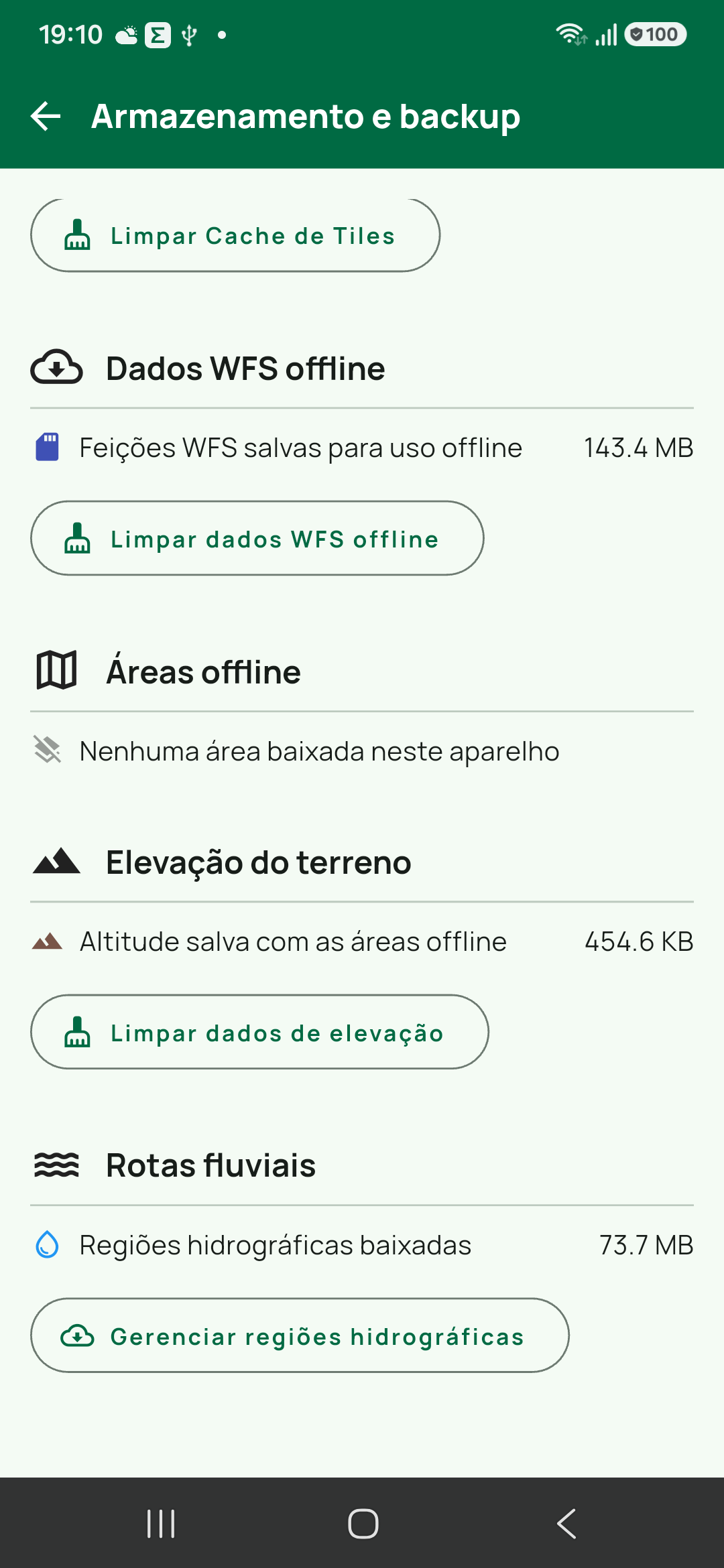

Tela Armazenamento e backup com a seção Elevação do terreno, a linha Altitude salva com as áreas offline (72,0 KB no print) e o botão Limpar dados de elevação. Mostra também que a
Tela Armazenamento e backup com a seção Elevação do terreno, a linha Altitude salva com as áreas offline (72,0 KB no print) e o botão Limpar dados de elevação. Mostra também que a seção é independente das expedições.

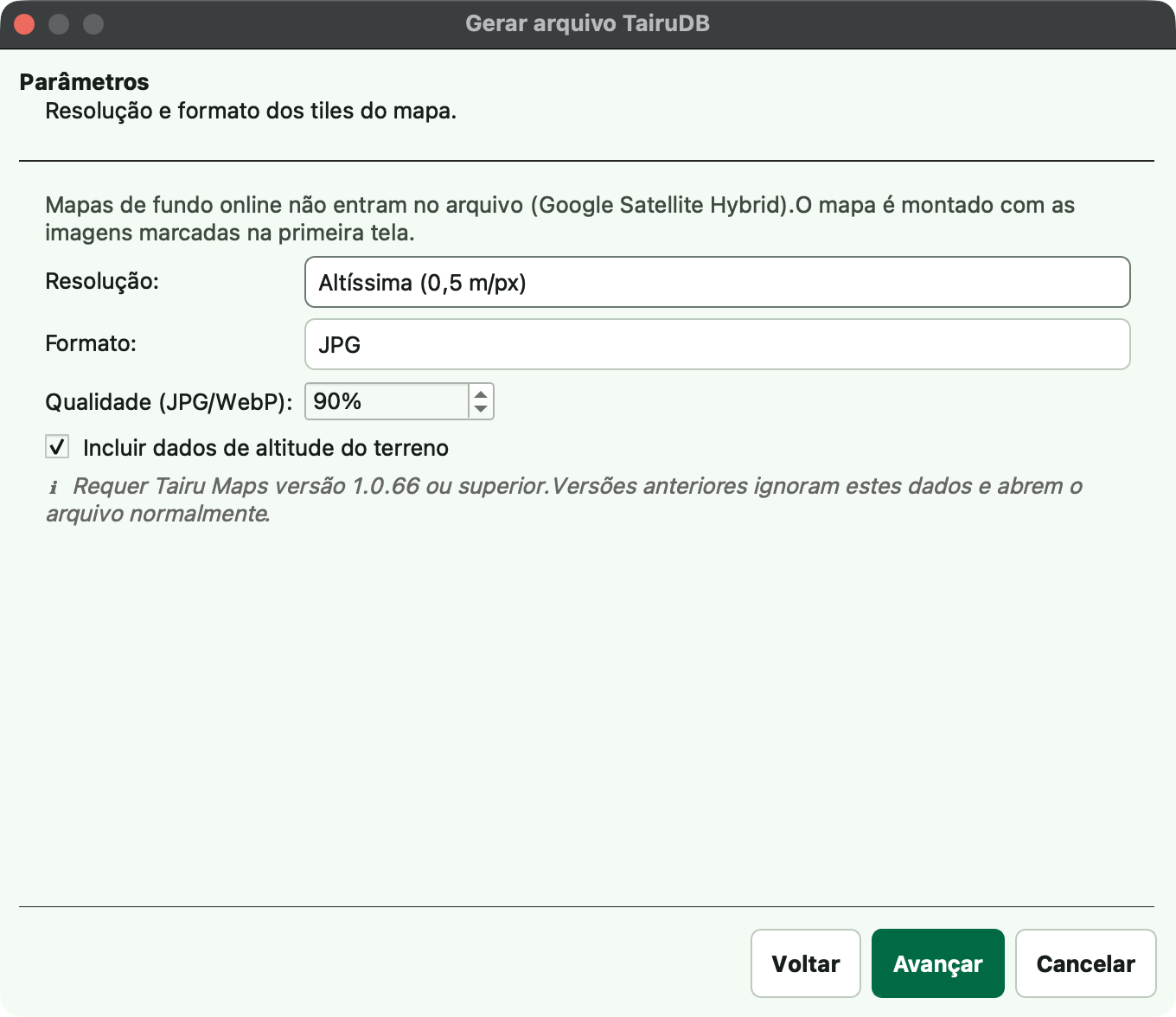

Etapa Parâmetros do assistente Gerar arquivo TairuDB, com a caixa Incluir dados de altitude do terreno marcada e o aviso Requer Tairu Maps versão 1.0.66 ou superior.
Etapa Parâmetros do assistente Gerar arquivo TairuDB, com a caixa Incluir dados de altitude do terreno marcada e o aviso Requer Tairu Maps versão 1.0.66 ou superior.

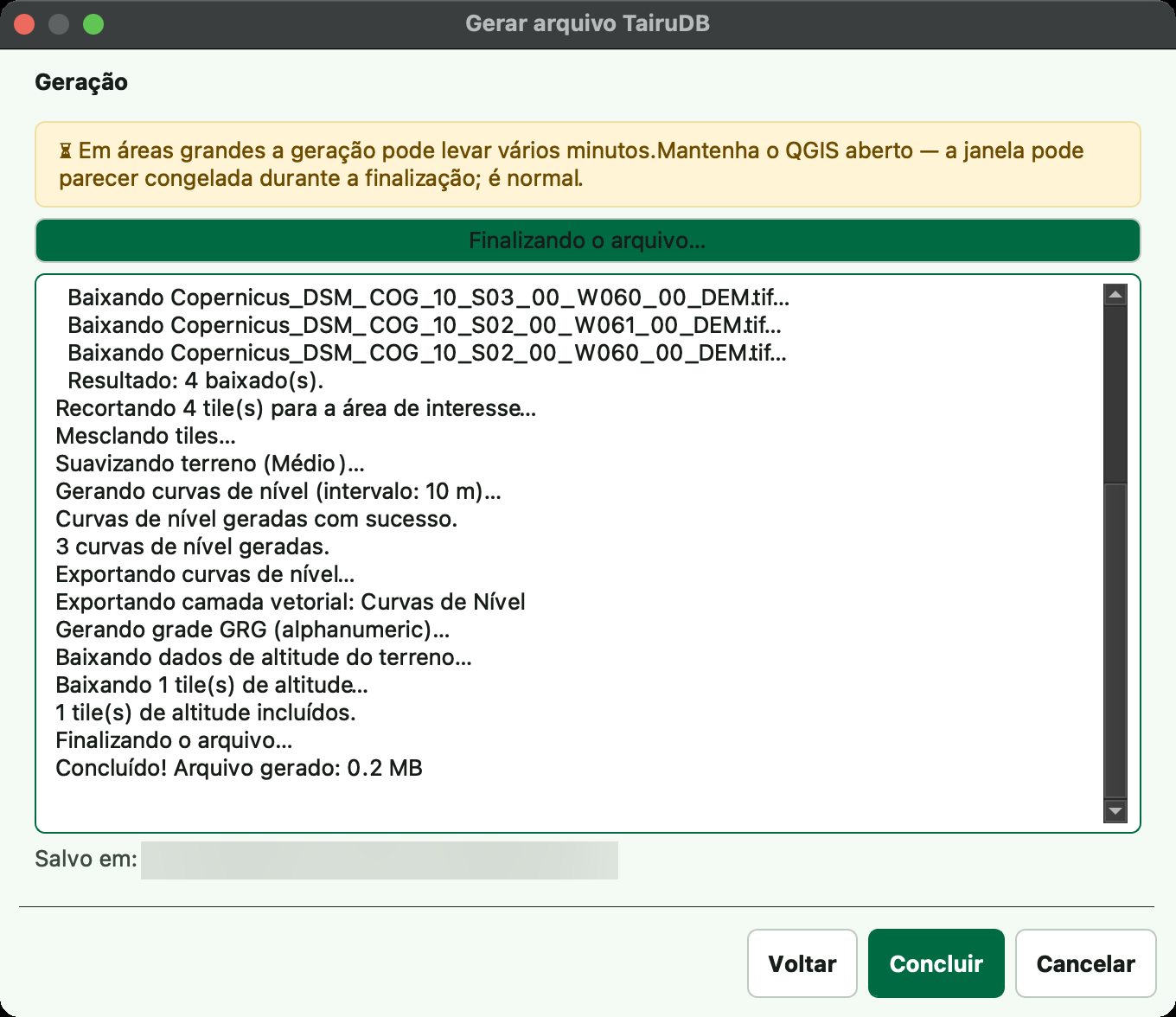

Etapa Geração concluída, com a linha 1 tile(s) de altitude incluídos. no log. Confirma que o arquivo saiu com a altitude dentro.
